2007年05月13日
エレキジャックのLED交互点滅回路 @ 電子工作
エレキジャックのLEDが交互に点滅する回路をブレッドボードで作ってみました。基板が付いているので、基板で作っても良かったのですが、指定の電解コンデンサーを使ってしまうとストックが無くなってしまうので、取り敢えずブレッドボードで作りました。

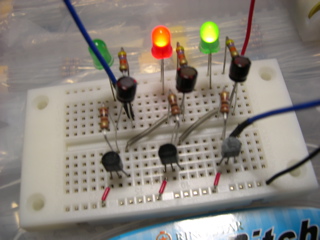

回路としては、同じモノが二つ繋がっていて、交互にコンデンサーが充電と放電を繰り返し、LEDが交互に点滅している形だと思います。これだったら同じ回路を複数繋げて、沢山のLEDを順番に点滅できるかもと思って、一つ回路を増やして見たのですが、思ったようになりませんでした。三個の内一つだけ点灯している状態を想像していたのですが、全く逆の動作でした。どうも動作原理を正しく理解していなかったらしい。(^_^;)
