2012年08月06日
Adobe Illustratorで7セグメントLEDを描く @ Mac
Illustratorに慣れている人は簡単な事なのだけど、サンプルとして作った7セグメントLEDの描き方を紹介します。

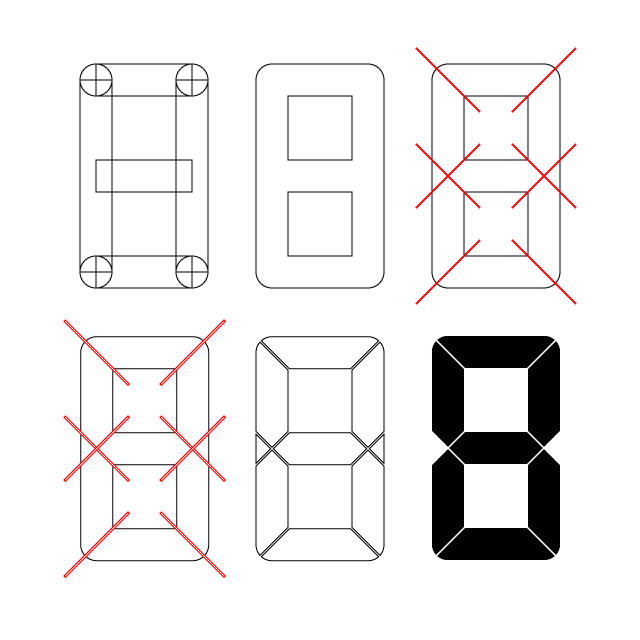

まずは、丸と長方形で基本の形を作ります。出来たらパスファインダーで合体します。
型抜き用に線を引いて行きます。基本の形もそうですが、フリーハンドで綺麗に作る事は出来ないので、必ずグリッドを使って吸着する様にしておきます。線が引けたら、「パスのアウトライン」を実行します。
次に、基本の形状と型抜き用のパスを選択して、パスファインダーで型抜きします。ここまで出来れば、不要な部分を削除して、変形>シアーで5%も傾ければ出来上がり。
同様のデザインのフォントを使った方が使いやすいと思うので、わざわざ作る事も無いかもしれませんが、状況によっては自分で用意すると使い勝手が良い場合もあると思います。
ちなみに上の画像は、サンプルとして分かりやすくする為に、黒い線だけだったり、赤いアウトラインが見えますが、実際に作る時には、ベースの形状は黒塗りのみ。型抜きの線は白で作りました。
