2009年08月27日
自作Arduinoの不具合解消 @ 電子工作

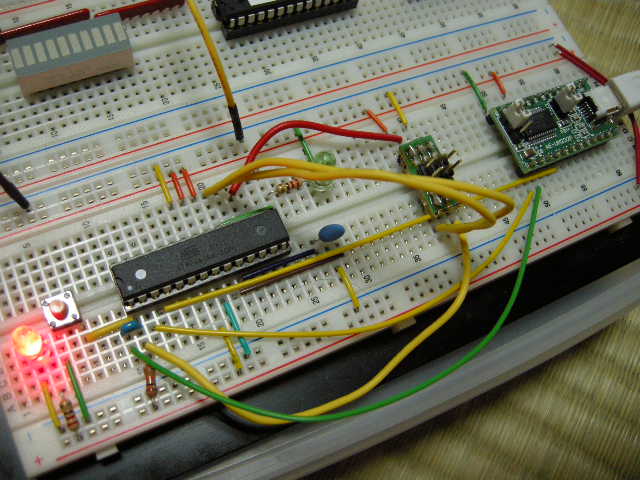

ブレッドボードで自作したArduinoが、ブートローダーを書き込んだ直後しかスケッチがアップロードできず不便に思っていたのですが、原因が判明しました。原因はリセットでした。
リセットしないとスケッチのアップロードが出来ない事は何となく分かっていたのですが、そのタイミングがシビアだとは思わず、アップロードする前に押せばよい程度に思ってました。しかし、実際には特定のタイミングでなければならない事が分かり、手動でも書き込める様になったのですが、物凄く不便。
色々と調べてみるとDTRをリセットに繋げば自動でやってくれる事が分かったので、コンデンサーを一つ挟んで繋いでみました。何度かアップロードしてみましたが、見事に成功。これだけの事で解決するとは・・・。これまでの無駄な手順は何だったんだ。これでまともに開発できる状況になりました。
色々実験した関係上、手持ちのATmega168を余分にブートローダーを書き込んだのですが、欲しい人は居ます?ただ、安く分けてあげたいところですが、購入価格とか送料とか加味すると一つあたり500円位のコストになっているので、高くなってしまいます。ATmega328Pにブートローダーを書き込んだモノが500円で売られているので、そっちの方がお得かも。
